墨出し器具墨ちゃん

1人でも、安定した墨出し作業。

墨糸をしっかり固定し、位置決めもスムーズ。
従来は2人必要だった墨出し作業も、1人でも正確・簡単に行いやすくする墨出し器具です。

(NSP)

ご注文、お見積りはこちら!

ご注文・お見積り

こんな墨出し作業でお困りではありませんか？

墨出しのために2人で作業している
墨糸の反対側を押さえる人がいない
1人でも安定して墨出し作業をしたい
墨糸の位置決めや固定の手間を減らしたい

「墨ちゃん」は、墨出し作業時に墨糸を固定し、 1人でも墨出し作業を行いやすくする器具です。墨糸の位置決めがしやすく、現場で扱いやすいシンプルな構造になっています。

墨出し器具「墨ちゃん」の特長

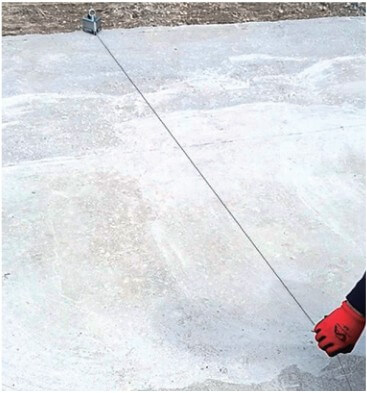

1人でも安定した墨出し

従来は2人必要だった墨出し作業も、墨ちゃんを使用することで1人でも作業しやすくなります。

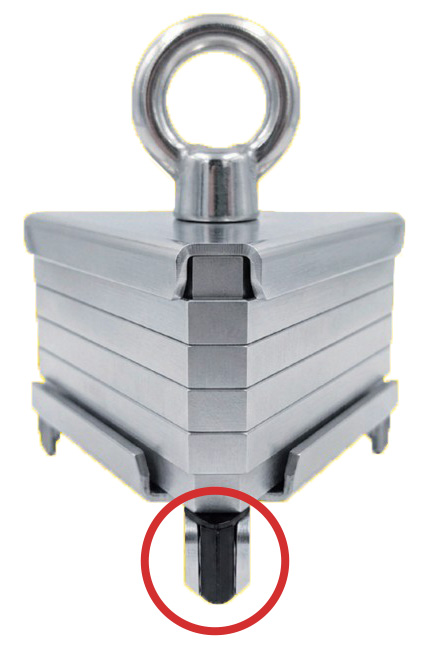

墨糸をしっかり固定

本体下部の樹脂パーツの溝に墨糸を差し込むことで、糸を固定できます。墨糸取付けの手間を軽減します。

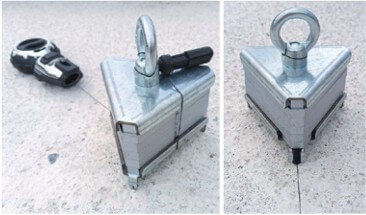

シンプルで扱いやすい

墨糸の位置決めがしやすく、精度の高い墨出し作業をサポート。現場でも扱いやすいシンプル構造です。

動画で「墨ちゃん」の使い方を見る

実際の使用方法や墨出しの様子を動画でご覧いただけます。

墨出し器具「墨ちゃん」価格

商品名	品番	価格 (税抜き)
墨出し器具墨ちゃん	8216961	14,760円

※送料は別途となります。
※在庫状況・納期についてはお問い合わせください。

使い方は簡単。3ステップで使用できます

STEP 1　準備

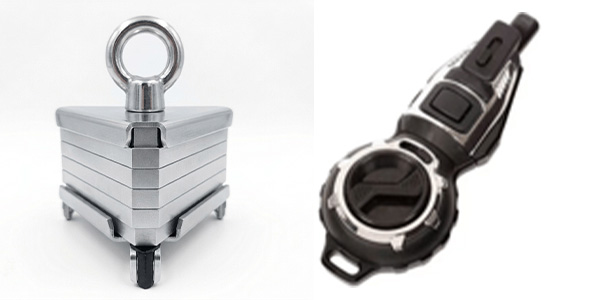

墨ちゃんと墨つぼを準備

「墨ちゃん」と墨つぼをご用意ください。

STEP 2　糸の固定

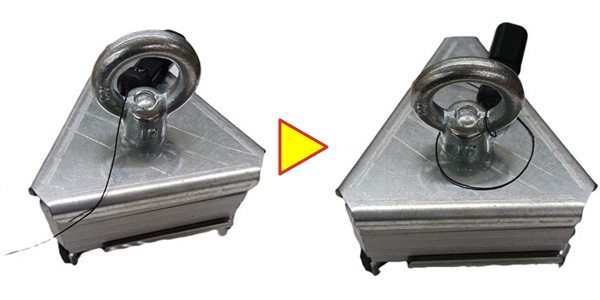

上部の輪にカルコを固定

本体上部の輪にカルコを通します。糸を1～2周巻き付け、糸・カルコが抜けないように固定してください。

STEP 3　墨出し

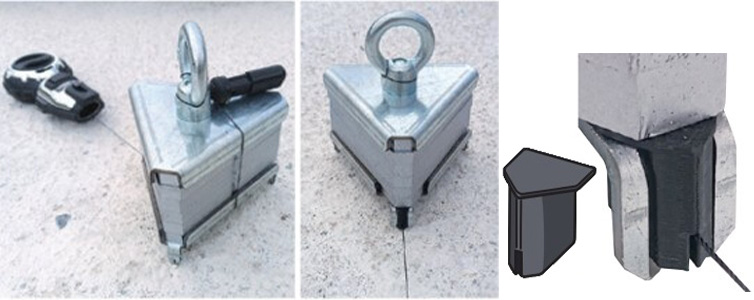

溝に糸を通して墨打ち

本体側面から底面に糸を伸ばし、本体下部の樹脂パーツの溝に糸を通して墨を打ってください。

糸の太さに応じて溝を使い分けできます

細い墨糸から太糸まで対応

樹脂パーツの溝は、 φ0.6～1.2mmの墨糸・チョークライン用糸 に対応しています。

さらに樹脂パーツの溝以外にも、本体下部には 2種類の鉄製溝（浅溝・深溝） があります。

チョークラインなどの太糸・極太糸は、使用状況や糸の太さに応じて浅溝・深溝を使い分けてください。

商品仕様

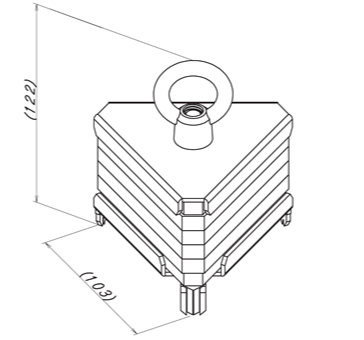

墨出し器具墨ちゃん寸法図

品名	墨出し器具墨ちゃん
品番	8216961
高さ	122mm
幅（1辺）	103mm
重量	2.3kg
材質	金属

本体下部の樹脂パーツは交換可能

交換用パーツをご用意しています

本体下部（足）の樹脂パーツは交換可能です。交換用パーツは別売りでご用意しています。

交換用パーツの価格・納期についてもお気軽にお問い合わせください。

使用上の注意

ご使用前にご確認ください

一般的な仕上げ状態のコンクリート床面では、約10m程度の糸を引いた状態でも本体が動かないよう設計されています。
床面が非常に滑らかな場合や、粉塵・水分・油分などが付着している場合は、糸を強く引くことで本体が滑ることがあります。
その場合は無理に強く引かず、本体が動かない程度の力で軽く墨打ちを行ってください。
一度に長い距離を引かず、短い距離でこまめに墨打ちを行うことをおすすめします。
糸を強く引っ張りすぎると、状況によって糸が切れることがあります。適度な力でご使用ください。

墨出し器具「墨ちゃん」のお見積り・ご注文

価格・在庫・納期など、お気軽にお問い合わせください。
商品についてのご不明点もご相談いただけます。
