玉掛けワイヤーと台付けワイヤーの違い
玉掛けワイヤロープのアイスプライス加工(編み込み加工)によく似た外見で台付けワイヤロープというものがあります。
台付けワイヤロープは、トラックの荷台などに荷物を固定する用途に使用し、玉掛け作業には使用できません。
玉掛けワイヤロープはクレーン等安全規則
第219条で差し込み回数が決まっているのに対し、
台付けワイヤロープは差し込み回数が定められておらず(ストランド5回差し込みで半差しをしないのが一般的)
玉掛け作業に使用すると、編み込み部分が抜けて落下事故を発生させる危険性があります。
(1)玉掛けワイヤロープ 差し込み回数が法で規定されている
(クレーン等安全規則 第219条) 玉掛け作業OK
(2)台付けワイヤロープ 差し込み回数は法で決まっていない
(一般的にストランド5回差し込む) 玉掛け作業NG
(荷物を固定する用途に使う)
■ 玉掛けワイヤーは、荷を吊り上げるためのもの。
台付けワイヤーは、物体を固定するためのものです。
玉掛けワイヤーは、加工方法が規則で定められていますが
台付けワイヤーは加工方法が規定されていません。
従って安全上、玉掛け作業には、台付けワイヤーは、
使用できませんので、ご注意ください。
玉掛け作業に使用すると、編み込み部分が抜けて落下事故を発生させる危険性があります。

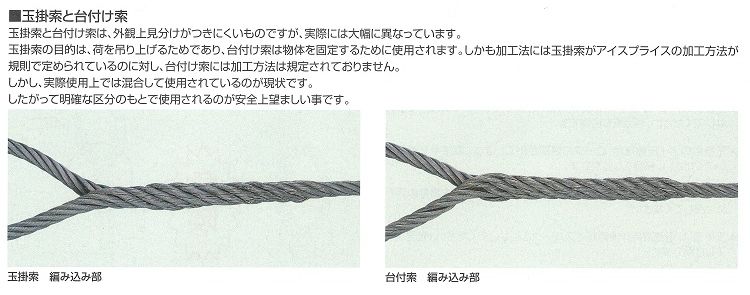

外見上の見分け方
台付ワイヤロープもアイスプライス加工(編み込み加工)をしており、玉掛けワイヤロープと外見が良く似ています。
台付けワイヤロープを玉掛け作業に使用しないように注意が必要です。
玉掛けワイヤロープと台付けワイヤロープの違いは、加工した後に見えるひげの数(ヵ所)で判断することができます。

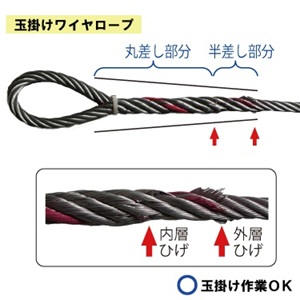

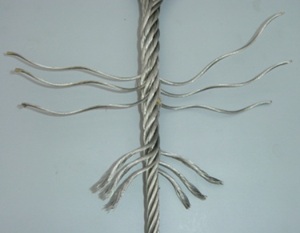

(1)玉掛けワイヤロープ

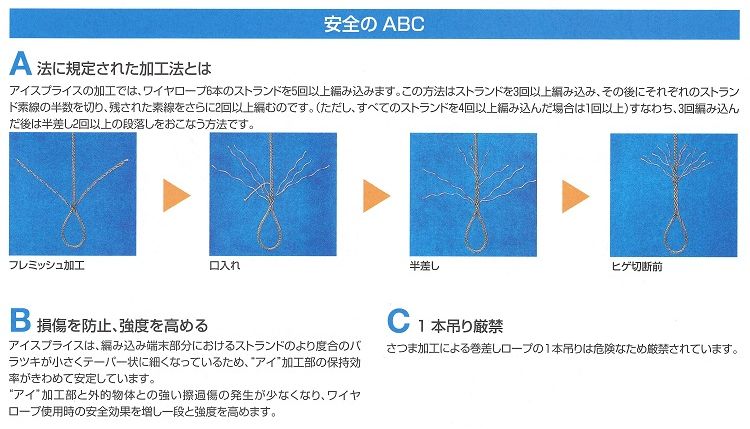

玉掛けワイヤロープは、ストランドを3回(もしくは4回)編み込み、ストランドを半分に切り落としてから、さらに2回以上(最初に4回編みこんだ場合は1回)編み込みます。
そのため、切断した際に現れるひげが2ヵ所出ててきます。

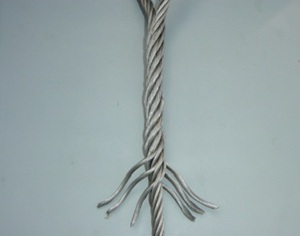

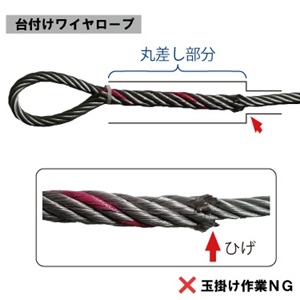

(2)台付けワイヤロープ
台付けワイヤロープは、一般的にストランドを5回差し込みしているだけなので、切断されるときに現れるひげは1ヵ所です。
※差し込み回数の法による規定はない。
玉掛けワイヤロープは、半差をすることによって、加工部分がテーパー状になり、力(応力)が一点に集中するのを防いでいる。
それに対して台付ワイヤロープは、写真のようにひげの部分に段がついて、力(応力)が一点に集中するので破断しやすい。
外見が良く似ているから、台付けワイヤロープを玉掛け作業に使ってしまう方がいますが、用途に合わせて適切なロープをお選びください。

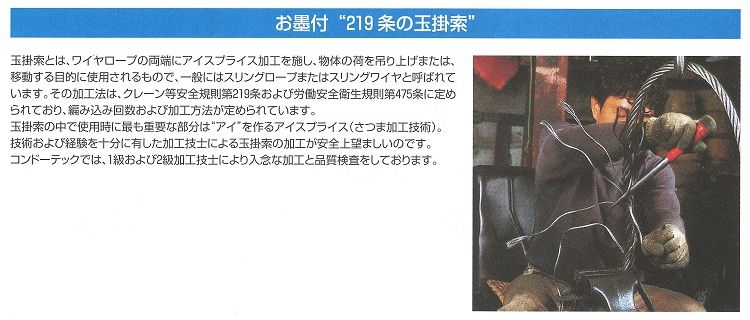

法に規定された加工法
お墨付きの玉掛けワイヤー
| ＪＩＳ玉掛けワイヤー | ||||||
| ６ｍｍ | ８ｍｍ | ９ｍｍ | １０ｍｍ | １２ｍｍ | １６ｍｍ | １８ｍｍ |
